Тестирование замков
Mottura 52N771, YALE ML14, Cisa 57615, БАРЬЕР 2М, БАРЬЕР 4, KERBEROS 112.11.033, KERBEROS 112.21.003, KERBEROS 115.11.003, KERBEROS 111.21.308, Класс СV 12, Герион Эталон РЗ, Меттем ЗВ8, KABA Gemini S, KABA Expert T, KABA Quattro S, Mottura C31, Evva 3KS, Апеск, Nora-M, Cisa Astral, Baodean
на стойкость к заклиниванию в условиях пожара.


Люди гибли из-за заклинивших замков.


фото 1

фото 2

фото 3

фото 4

ВИДЕО


Испытания замков от производителей:

Производитель: Артикул Результат
Замки
Mottura 52N771 Замок заклинен
YALE ML14 Замок заклинен
Cisa 57615 Замок заклинен
KERBEROS 112.11.033 Замок работает
KERBEROS 112.21.003 Замок работает
KERBEROS 115.11.003 Замок работает
KERBEROS 111.21.308 Замок работает
Класс СV 12 Замок заклинен
Герион Эталон РЗ Замок заклинен
Меттем ЗВ8 Замок заклинен
Цилиндровые механизмы
БАРЬЕР Замок заклинен
БАРЬЕР Замок заклинен
Cisa Astral Замок заклинен
Апеск   Замок заклинен
KABA Gemini S Замок заклинен
KABA Expert T Замок заклинен
KABA Quattro S Замок заклинен
Evva 3KS Замок заклинен
Mottura C31 Замок заклинен
Nora-M   Замок работает
Baodean   Замок заклинен

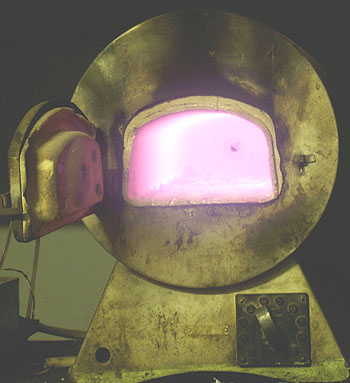

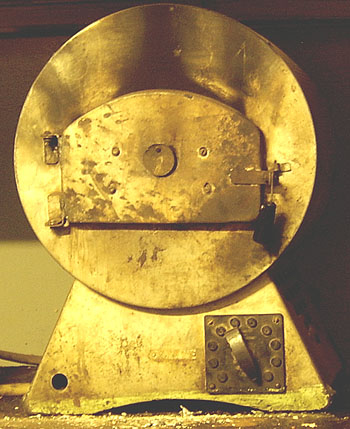

Замки были помещены в термопечь с температурой 800 градусов Цельсия. Время выдержки замков 5 минут.


Температура: 800 градусов

Время: 5 минут


фото 5
фото 6

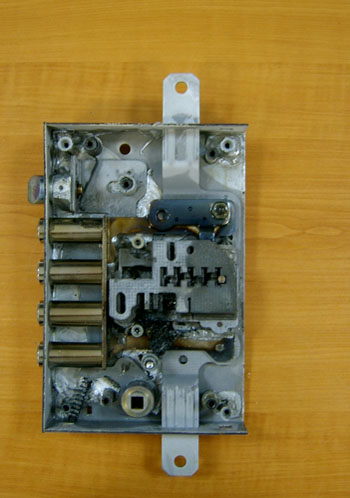

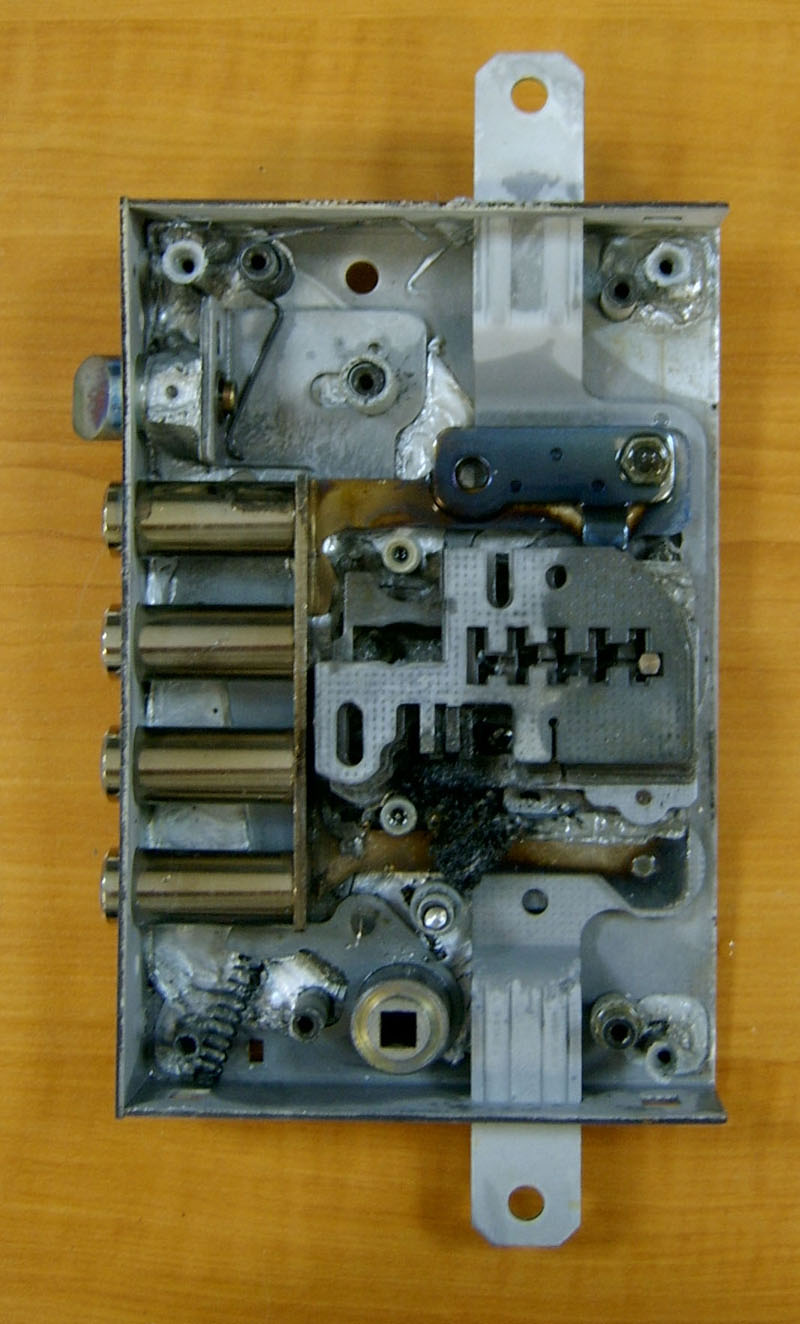

Замок Mottura 52N771
Замок заклинен (открыть невозможно)

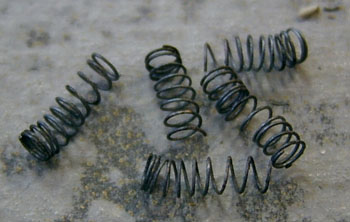

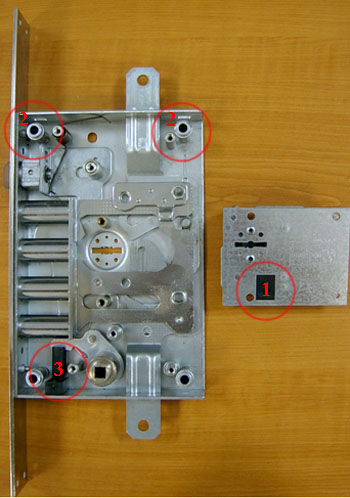

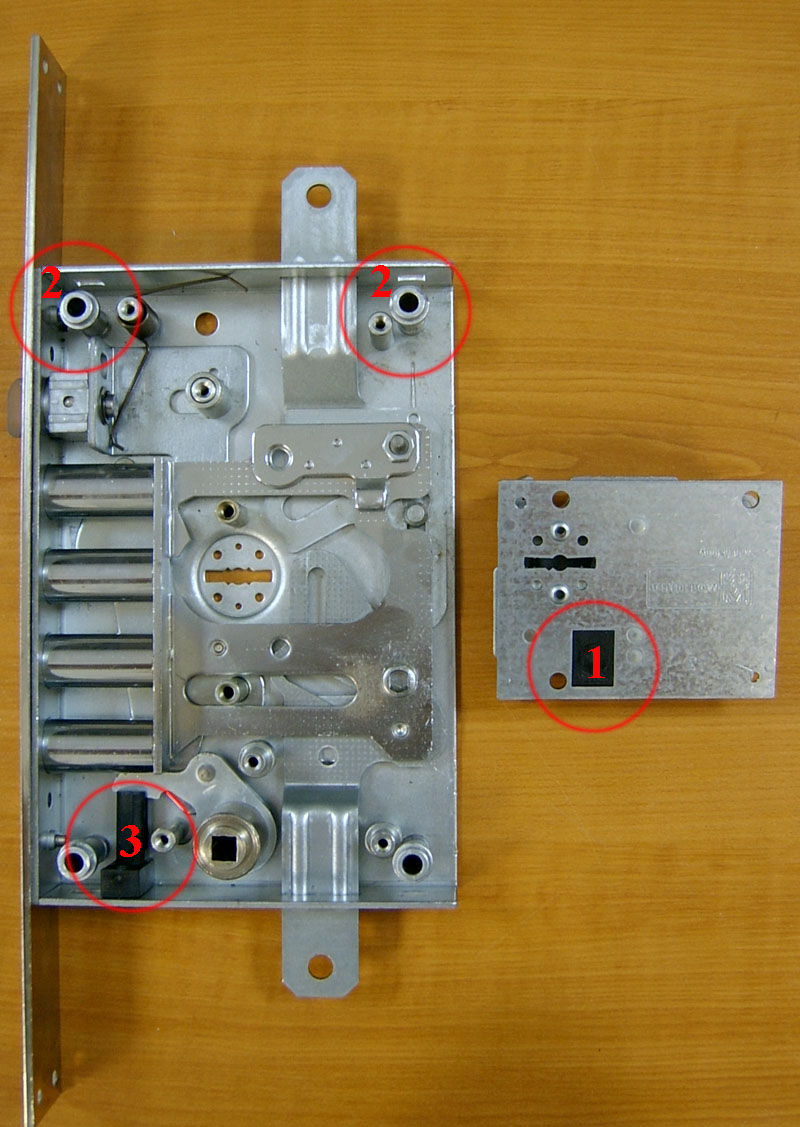

1. Сгорела обойма под пружины сувальд, изготовленная из пластмассы. (фото 7, позиция 1) Пружины рассыпались в корпусе замка (фото 9).




фото 7


фото 8

Из-за окисления поверхности сувальд и вследствие этого увеличения трения между ними, а также отсутствия возвратных пружин сувальд, при попытке поворота ключа кодовый паз не открывается. Сувальды от действия ключа находятся в произвольном положении. Стойка хвостовика засова заблокирована кодовыми зубьями сувальд. Засов замка сдвинуть ключом невозможно. Замок заклинен.

фото 9
2. Расплавились крепежные втулки, изготовленные из легкоплавкого сплава (фото 7, позиция 2). Происходит растекание расплавленного металла в корпусе замка, благодаря чему блокируется движение засова и сувальд.
3. Сгорела обойма под пружину ручки, изготовленная из пластмассы (фото 7, позиция 3).

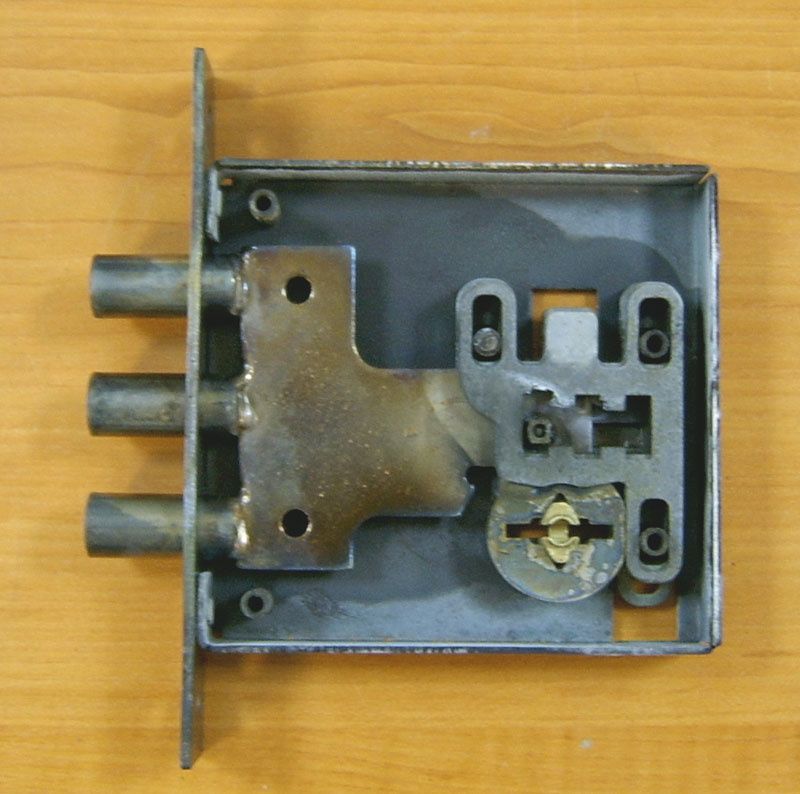

Замок YALE ML14

Замок заклинен (открыть невозможно)

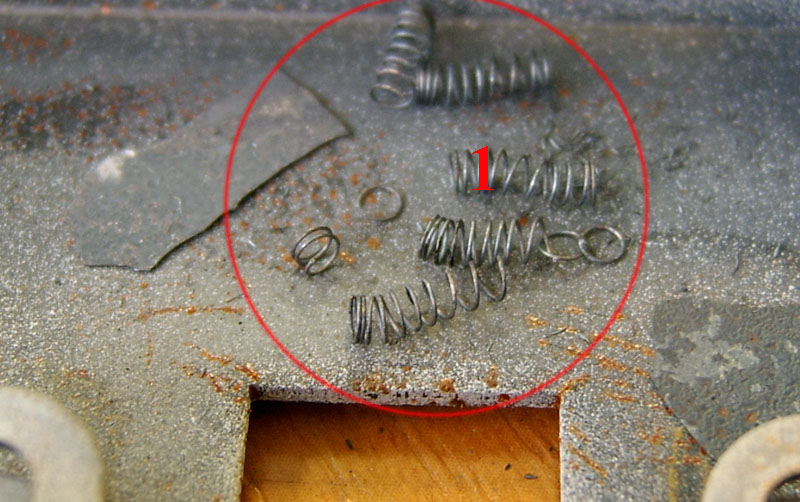

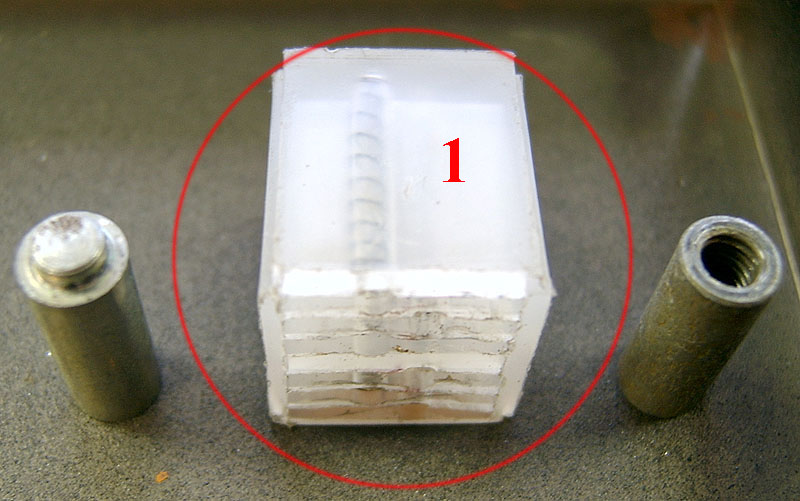

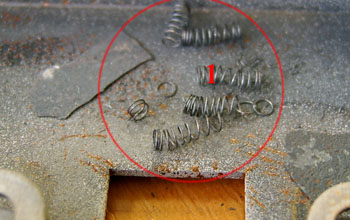

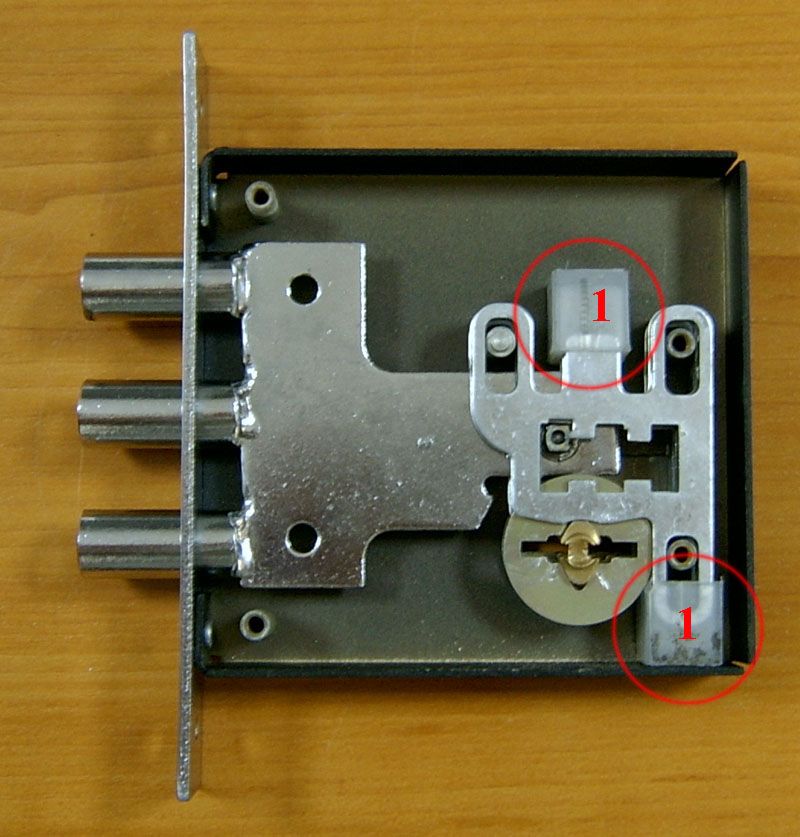

1. Сгорела обойма под возвратные пружины сувальд, изготовленная из пластмассы. (фото 10,12, 13, позиция 1) Пружины рассыпались в корпусе замка.


фото 10

фото 11
Из-за окисления поверхности сувальд и вследствие этого увеличения трения между ними, а также отсутствия возвратных пружин, при попытке поворота ключа кодовый паз не открывается.

фото 12

фото 13
Сувальды от действия ключа находятся в произвольном положении. Стойка хвостовика засова заблокирована кодовыми зубьями сувальд. Засов замка сдвинуть ключом невозможно. Замок заклинен.

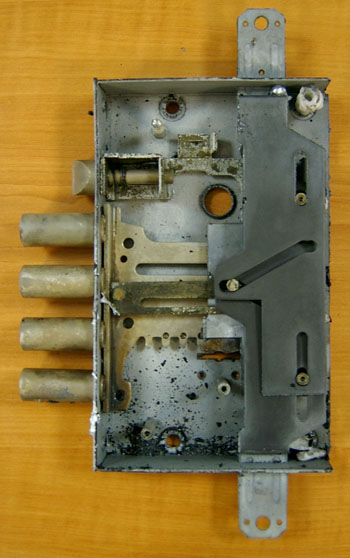

Замок Cisa 57615

Замок заклинен
(открыть невозможно)

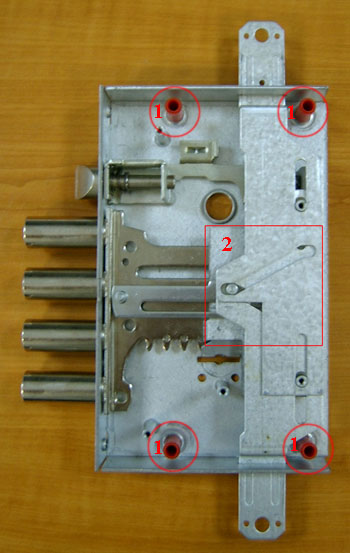

1. Под воздействием температуры пружины сувальд полностью потеряли упругость (фото 14, позиция 2)


фото 14

фото 15

Из-за окисления поверхности сувальд и вследствие этого увеличения трения между ними (слипания), а также потери упругости возвратных пружин, при попытке поворота ключа кодовый паз не открывается. Сувальды от действия ключа находятся в произвольном положении. Стойка хвостовика засова заблокирована кодовыми зубьями сувальд. Засов замка сдвинуть ключом невозможно. Замок заклинен.

2. Сгорели крепежные втулки, изготовленные из пластмассы (фото 14, позиция 1).


Замок KERBEROS 112.11.033

Замок работает от ключа.

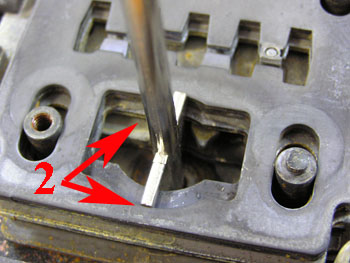

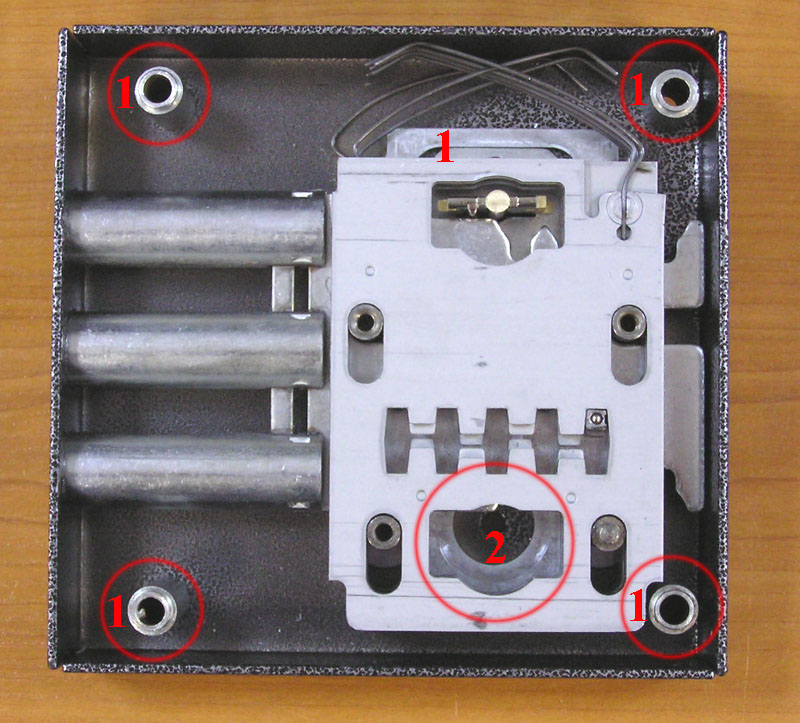

1. Замок с двухсторонним взаимодействием бородки ключа с сувальдами (фото 16, 18, позиция 2).


фото 16


фото 17

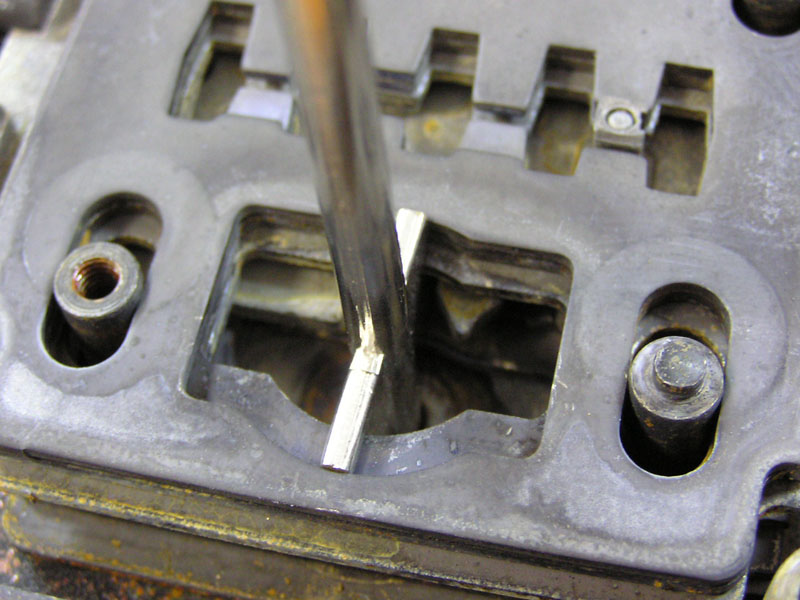

Конструктивной особенностью замка является то, что при повороте ключа обе его бородки оказывают воздействие на каждую сувальду одновременно. Замок работает даже при полной поломке пружин.

2. В корпусе замка отсутствуют детали из пластмассы и легкоплавких материалов.

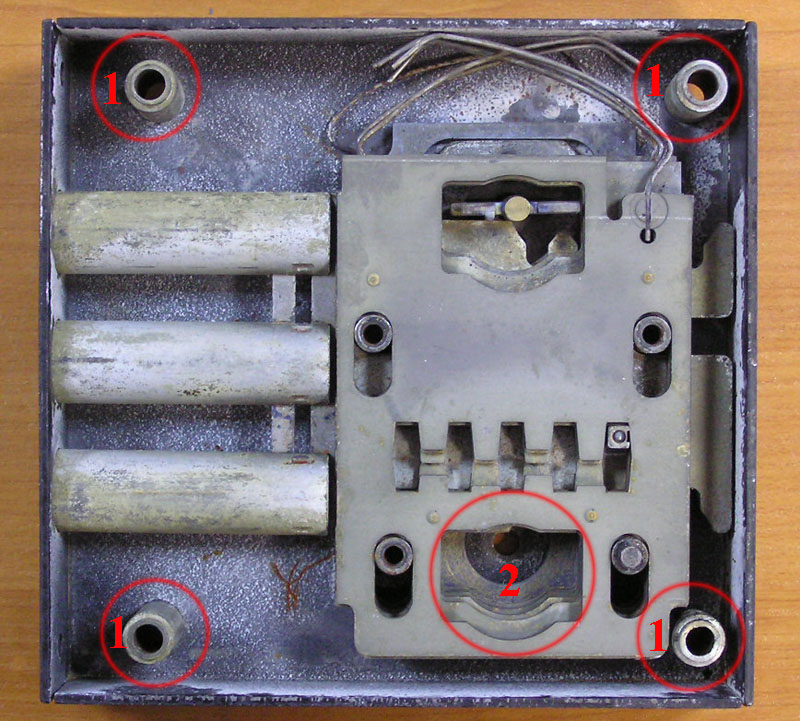

3. Не расплавились крепежные втулки (фото 16, 17 позиция 1). Втулки изготовлены из стали Ст20, температура плавления 1500 градусов Цельсия.


фото 18
3. Расплавилась ручка. Но за две крепежные стойки ручки замок возможно открыть с внутренней стороны двери (фото19, 20).

фото 19

фото 20

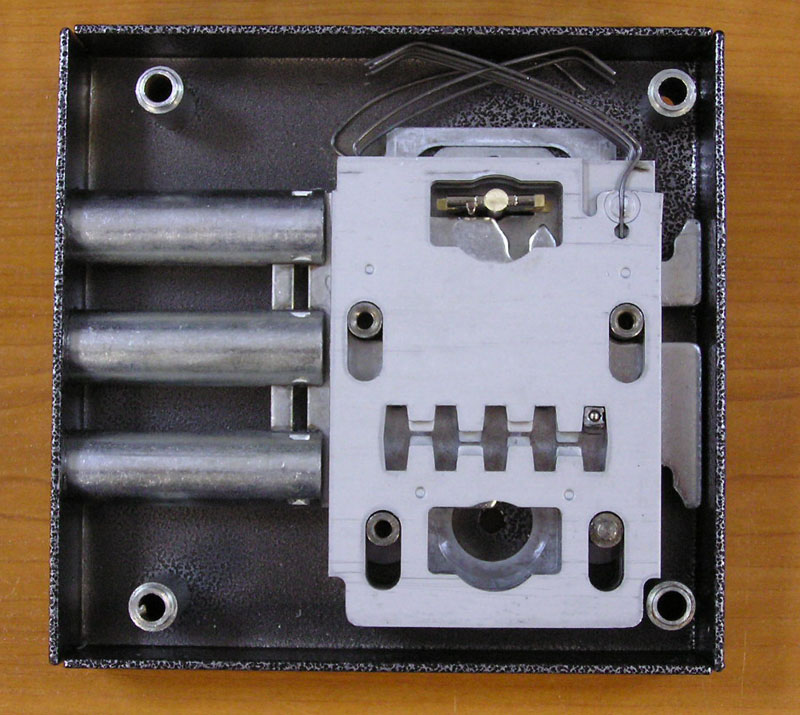

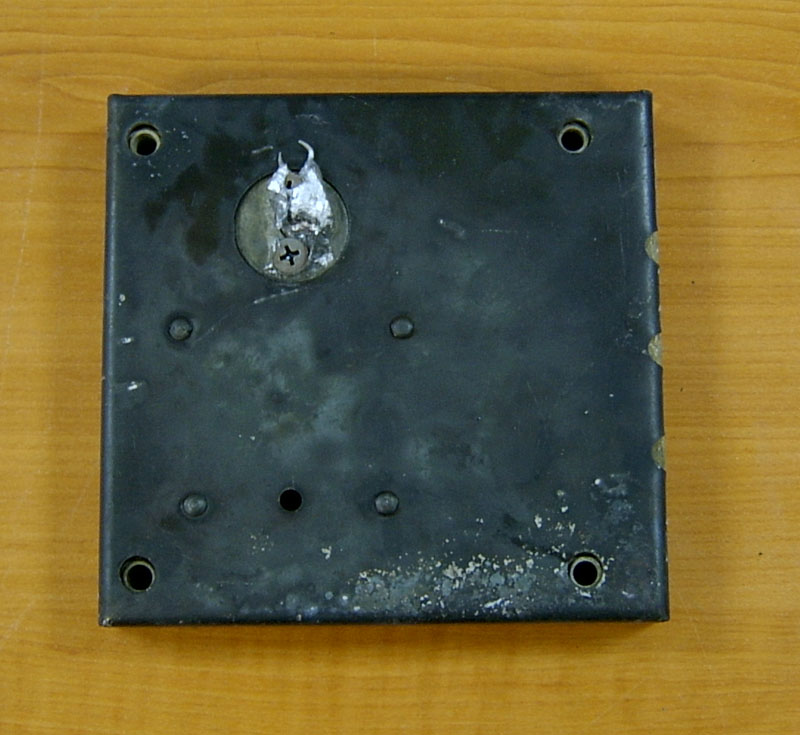

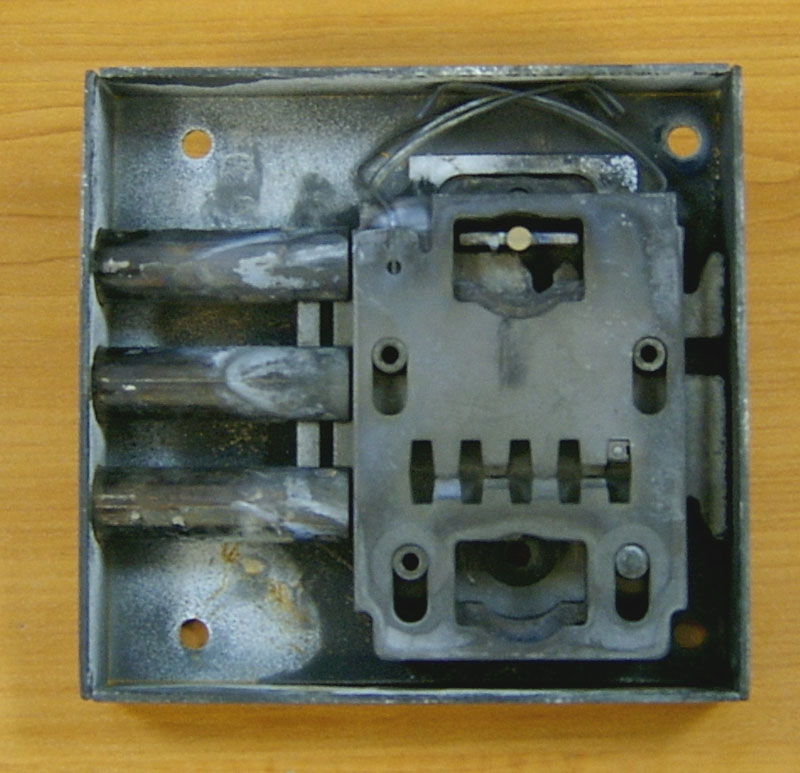

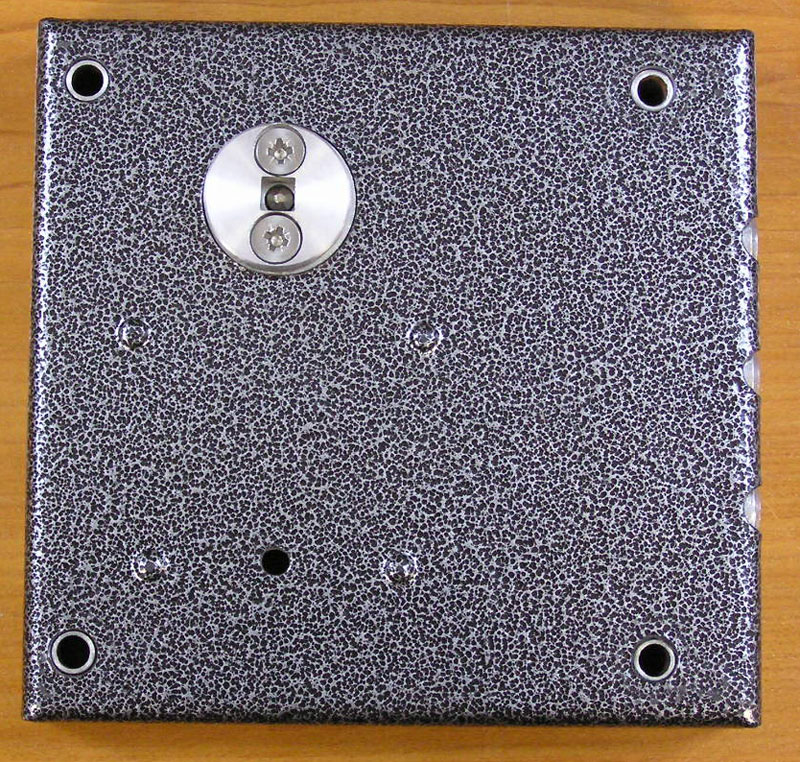

Замок KERBEROS 112.21.003

Замок работает только от ключа.

1. Замок с двухсторонним взаимодействием бородки ключа с сувальдами.




фото 21


фото 22

Конструктивной особенностью замка является то, что при повороте ключа обе его бородки оказывают воздействие на каждую сувальду одновременно. Замок работает даже при поломке пружин (фото 21,23 позиция 2).

фото 23

2. В корпусе замка отсутствуют детали из пластмассы и легкоплавких материалов.

3. Не расплавились крепежные втулки.
Втулки изготовлены из стали Ст20, температура плавления 1500 градусов Цельсия.

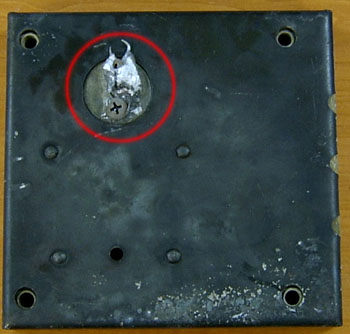

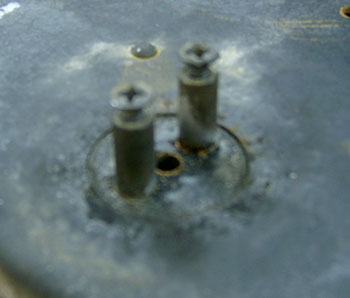

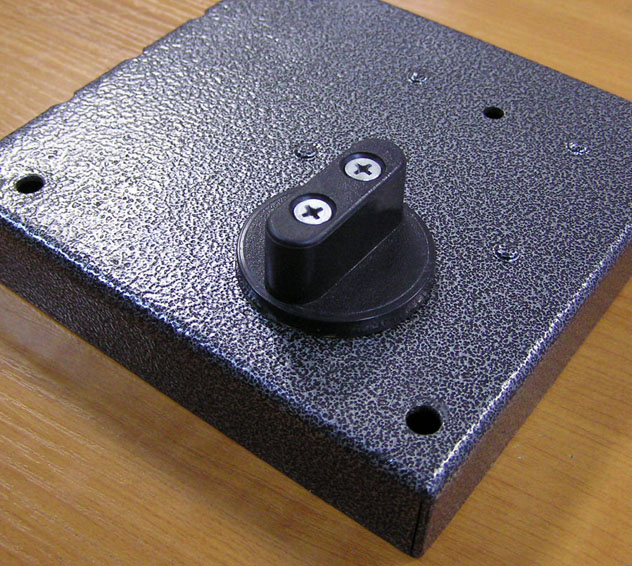

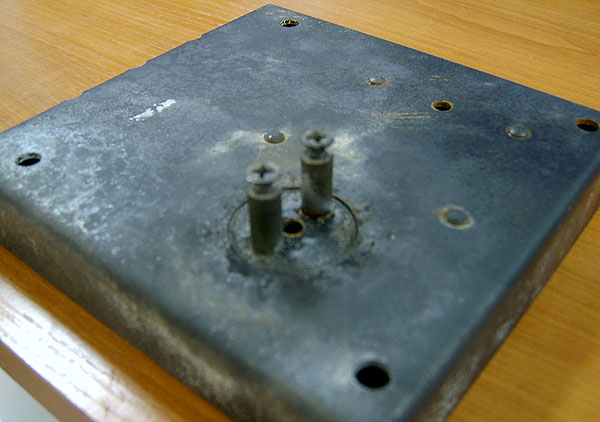

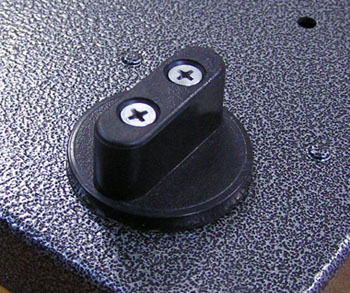

4. Расплавился переходник ручки, выполненный из легкоплавкого материала. Замок ручкой открыть невозможно (фото 25). С учетом результатов тестов, в технологию производства замка 112.21.003 сделаны изменения: переходник ручки будет изготавливаться из стали.

фото 24

фото 25

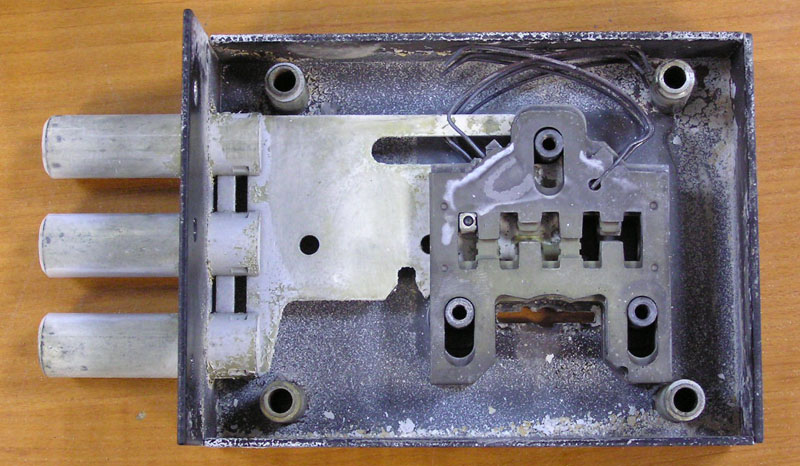

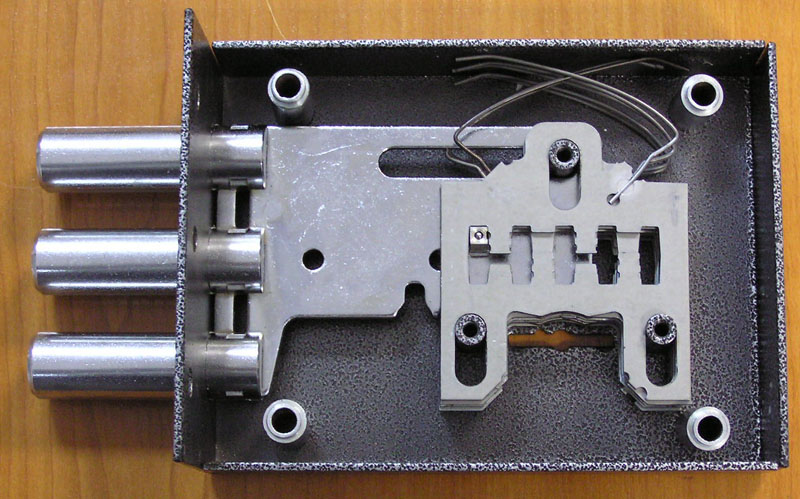

Замок KERBEROS 115.11.003

Замок работает.

1. В замке отсутствуют детали из пластмассы и легкоплавких материалов (фото 26, 27).


фото 26


фото 27

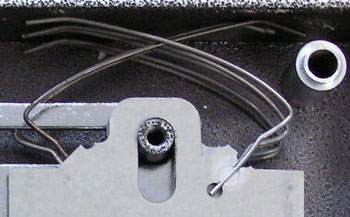

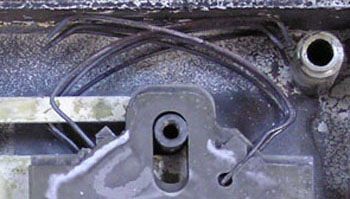

2. После воздействия температуры пружины имеют достаточную упругость для работы замка (фото 28, 29).

фото 28

фото 29
3. Не расплавились крепежные втулки. Втулки изготовлены из стали Ст20, температура плавления 1500 градусов Цельсия.

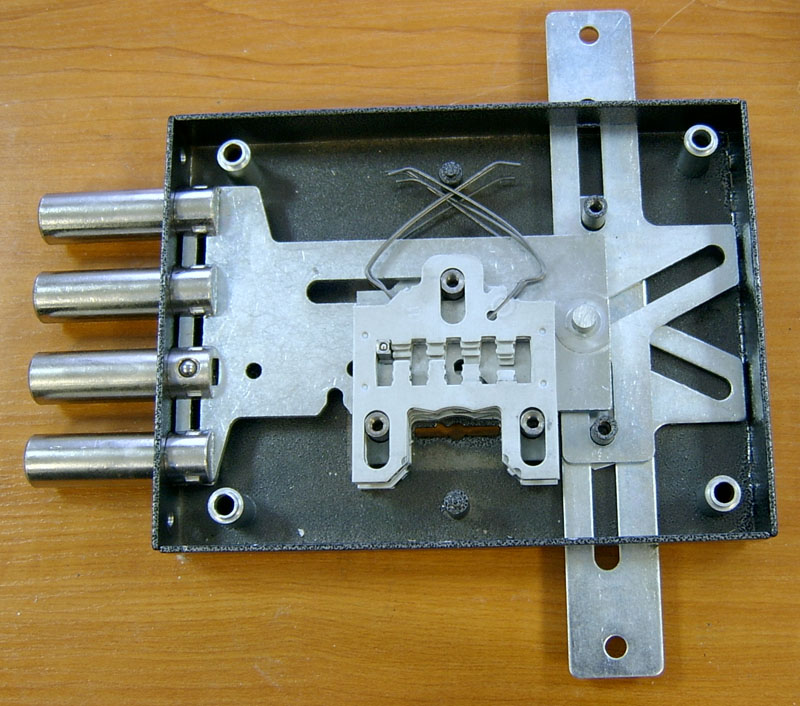

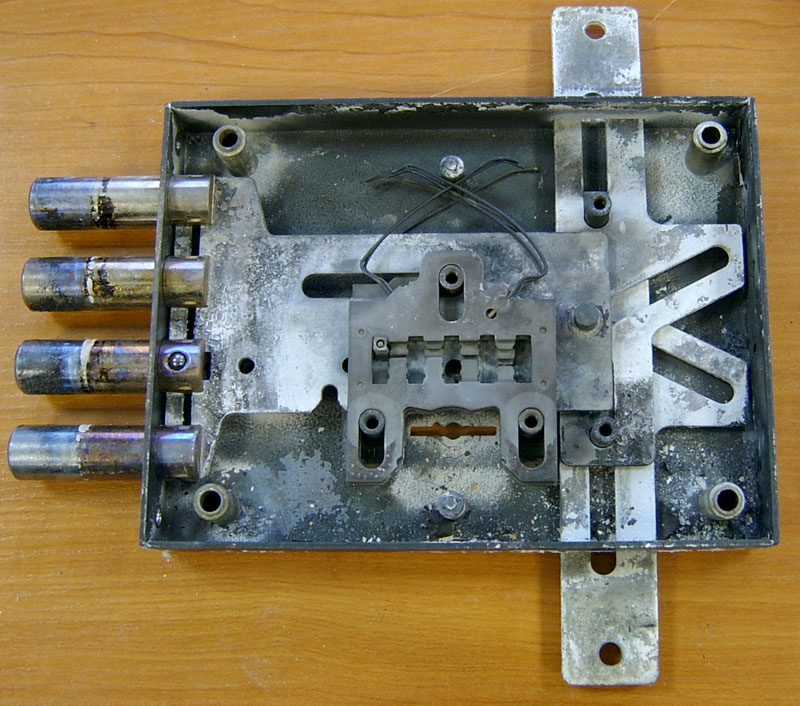

Замок KERBEROS 111.21.308

Замок работает.

1. В замке отсутствуют детали из пластмассы и легкоплавких материалов (фото 30, 31).




фото 30

фото 31

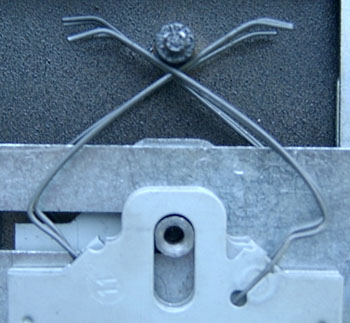

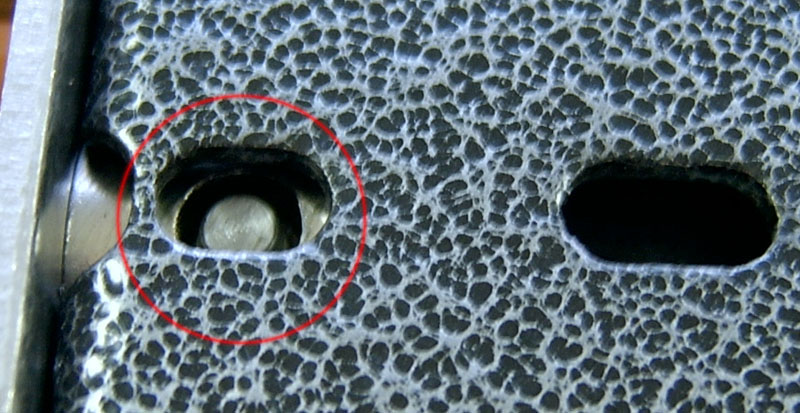

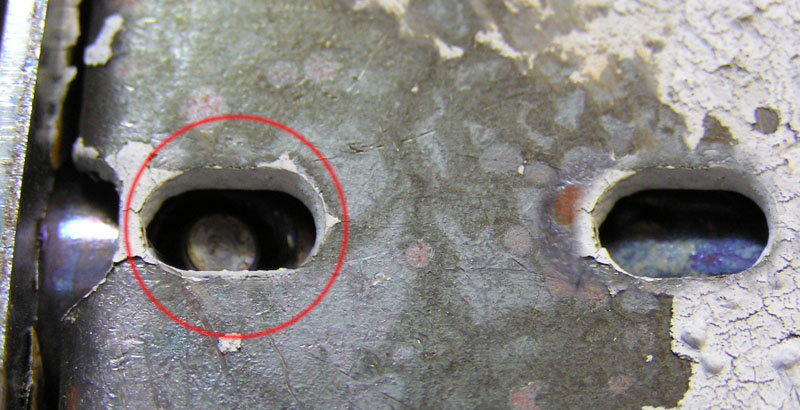

2. После воздействия температуры срабатывание патентованной "защиты KERBEROS" не произошло (фото 32, 33).

фото 32

фото 33

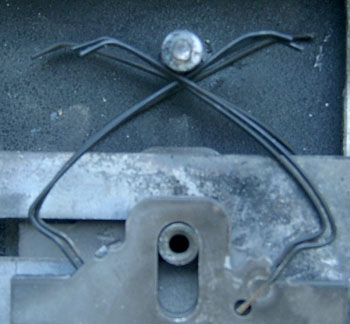

3. После воздействия температуры пружины имеют достаточную упругость для работы замка (фото 34, 35).

фото 34

фото 35

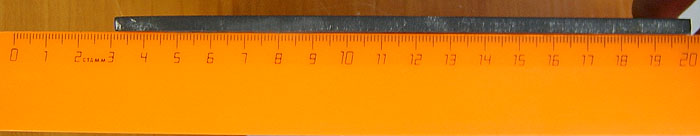

4.Защитная крышка замка толщиной 4,6 мм (изготавливаемая из специального материала Ц-85) после температурного воздействия не деформировалась.

фото

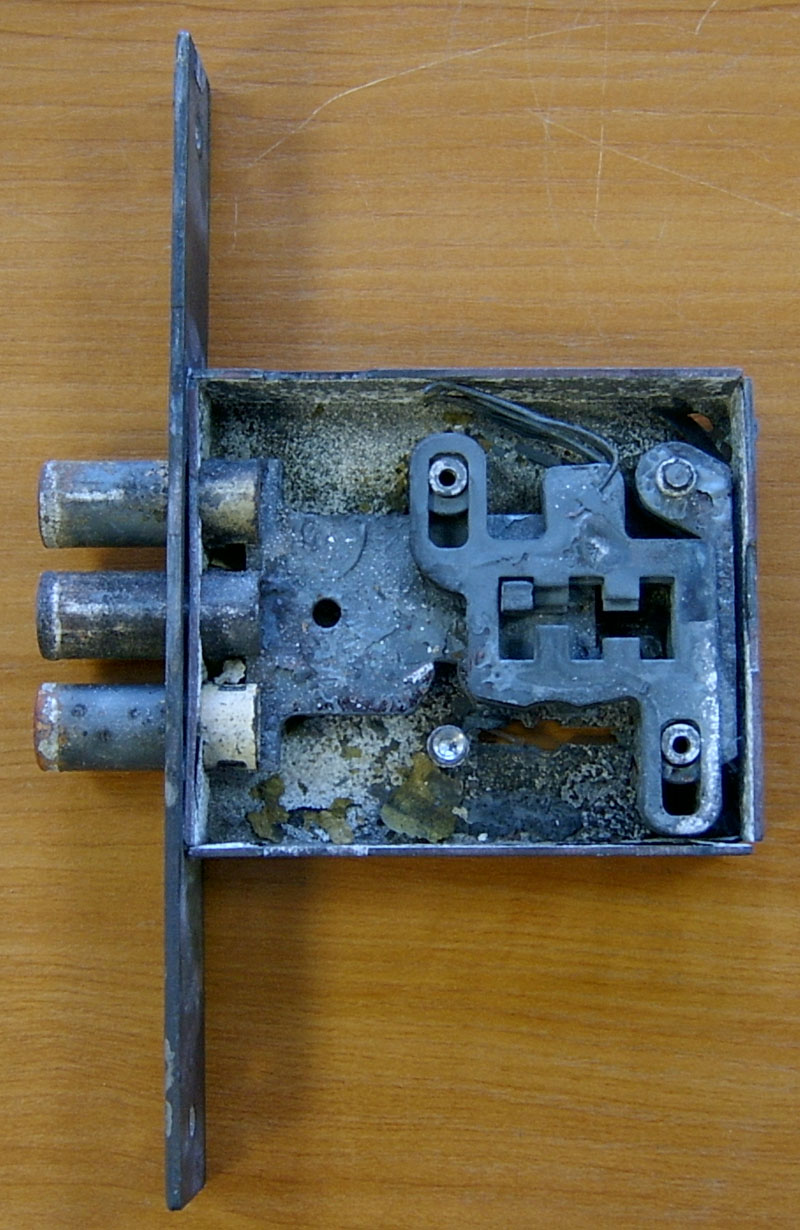

Замок Класс
СV 12

Замок заклинен (открыть невозможно)

Под воздействием температуры пружины сувальд полностью потеряли упругость (фото 36) Из-за окисления поверхности сувальд и вследствие этого увеличения трения между ними (слипания), а также потери упругости пружин, при попытке поворота ключа кодовый паз не открывается. Сувальды от действия ключа находятся в произвольном положении. Хвостовик засова заблокирован кодовыми зубьями сувальд. Засов замка сдвинуть ключом невозможно. Замок заклинен.


фото 36

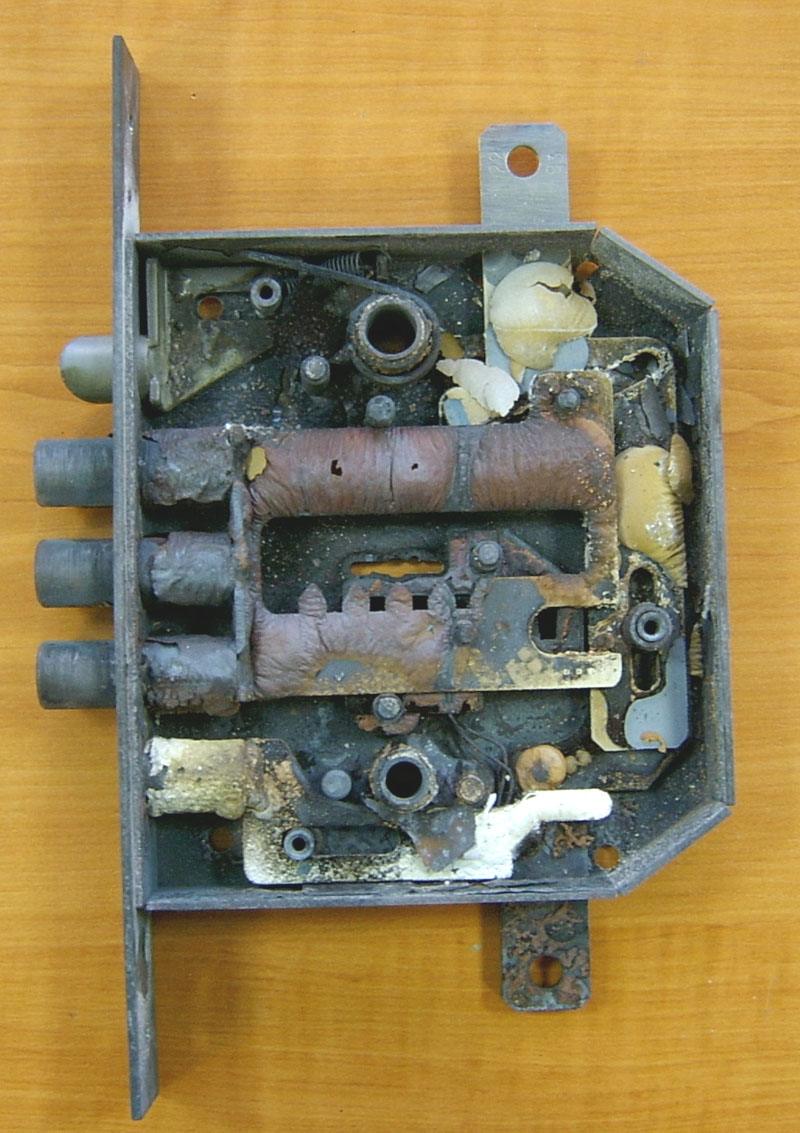

Замок Герион- Эталон РЗ

Замок заклинен (открыть невозможно)
Причина заклинивания:

- Под воздействиеи температуры возвратные пружины сувальд полностью потеряли упругость (фото 37) Из-за окисления поверхности сувальд и вследствие этого увеличения трения между ними, а также потери упругости пружин, при попытке поворота ключа кодовый паз не открывается. Сувальды от действия ключа находятся в произвольном положении. Хвостовик засова заблокирован кодовыми зубьями сувальд. Засов замка сдвинуть ключом невозможно. Замок заклинен.

- "Вздулось" до 5 мм покрытие на сувальдах и хвостовике засова


фото 37

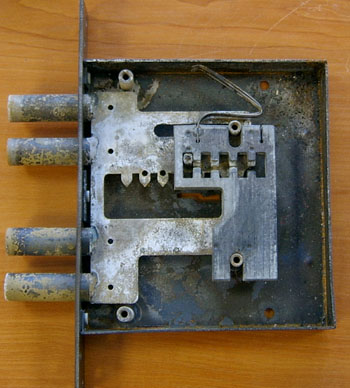

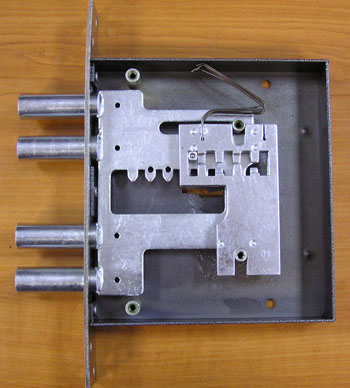

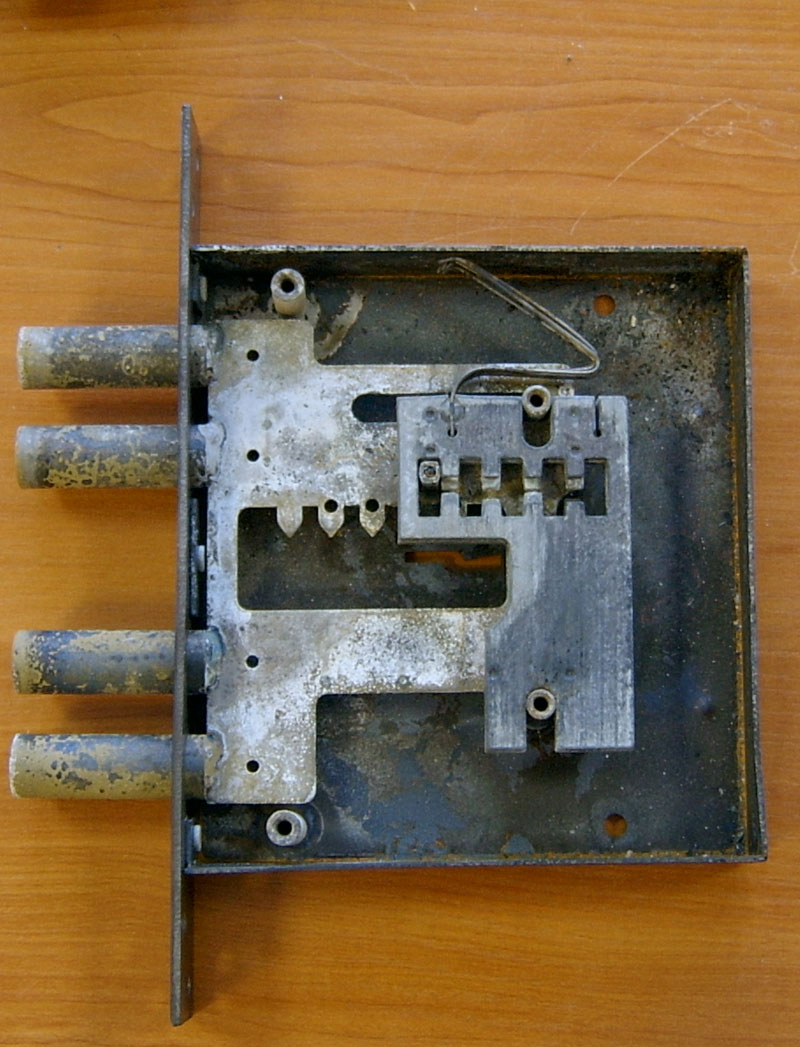

Замок Меттем ЗВ8

Замок заклинен (открыть невозможно)

1. Под воздействием температуры пружины сувальд полностью потеряли упругость (фото 39)


фото 38

фото 39
Из-за окисления поверхности сувальд и вследствие этого увеличения трения между ними, а также потери упругости пружин, при попытке поворота ключа кодовый паз не открывается. Сувальды от действия ключа находятся в произвольном положении. Хвостовик засова заблокирован кодовыми зубьями сувальд. Засов замка сдвинуть ключом невозможно. Замок заклинен.
Общими для всех сувальдных замков факторами заклинивания, являются:
- использование для изготовления деталей легкоплавких материалов. (После температурного воздействия происходит растекание расплавленного металла в корпусе замка, благодаря чему блокируется движение засова и сувальд).

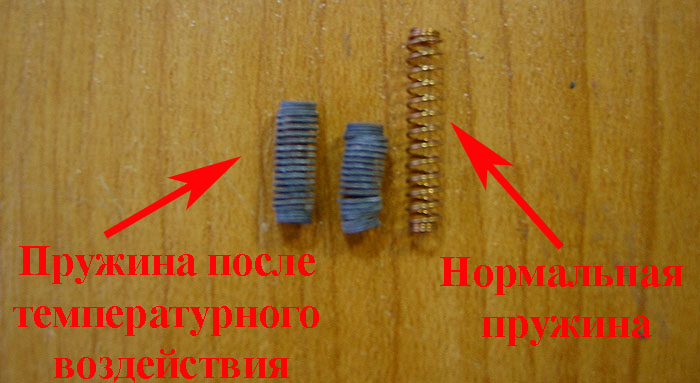

- потеря упругости возвратных пружин сувальд, ввиду температурного воздействия и возникновения режима отпуска пружины.
- использование пластмассовых обойм под пружины сувальд. (В результате температурного воздействия пружины рассыпались в корпусе замка).
- окисление поверхности сувальд и вследствие этого увеличение трения между ними.


Замок Барьер 4

По просьбе производителя, все тесты и испытания по замкам БАРЬЕР, убраны в раздел скрытых ссылок.


Замок БАРЬЕР 2М

По просьбе производителя, все тесты и испытания по замкам БАРЬЕР, убраны в раздел скрытых ссылок.

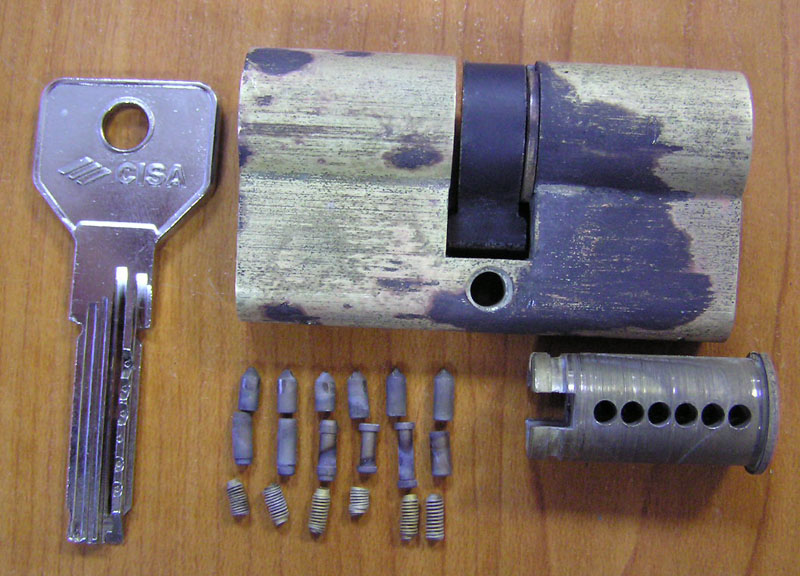

Cisa Astral

Ключ вставляется в скважину только путем забивания в сердечник молотком, из-за окисления поверхности штифтов и увеличения вследствие этого трения в штифтовых каналах сердечника и корпуса.
Цилиндр работает, только если цилиндр перевернут (штифты находятся сверху).

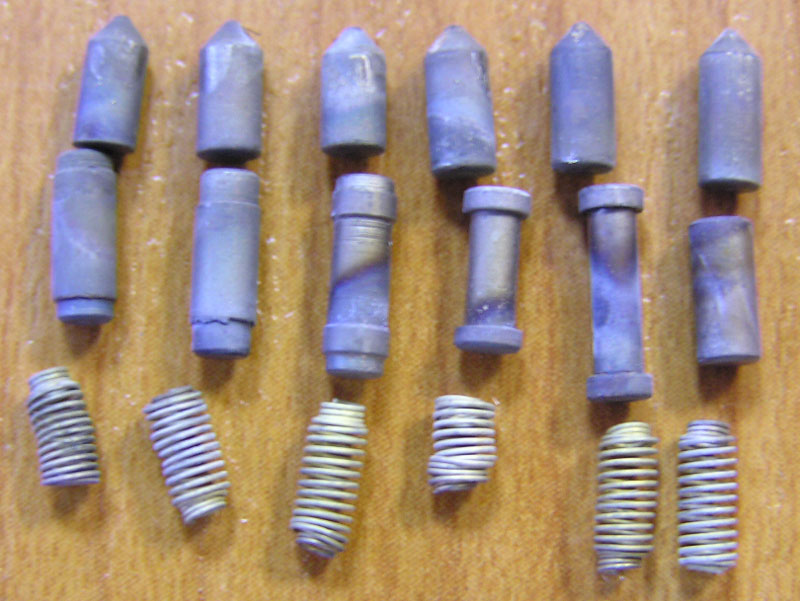

Разборка цилиндра показала, что штифты при воздействии температуры окислились, пружины изменили свои свойства, потеряв упругость (фото 55, 56).


фото 55


фото 56

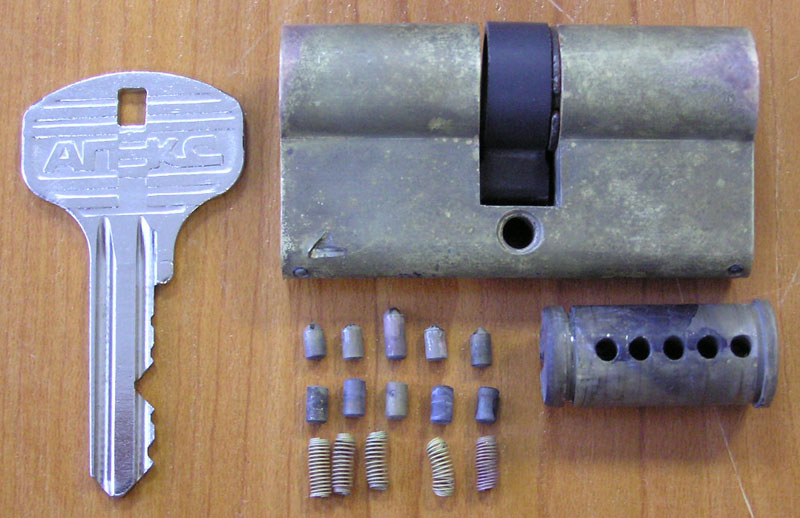

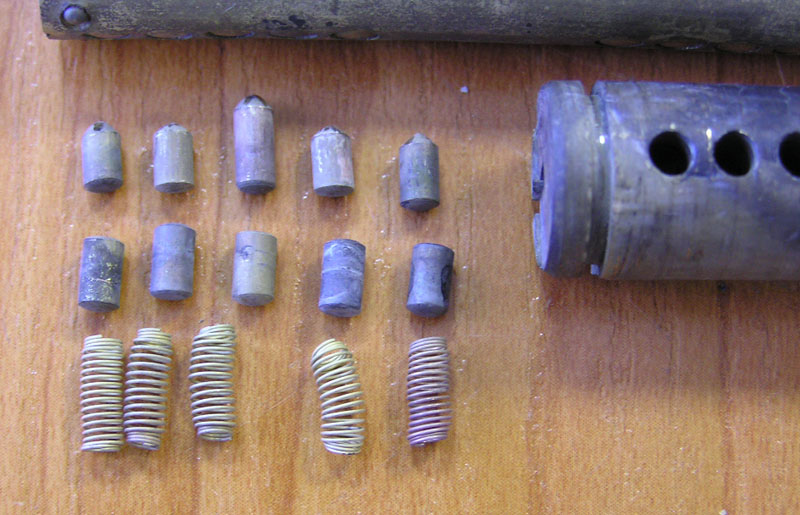

АПЕКС однорядный классический.

Ключ вставляется в скважину только путем забивания в сердечник молотком, из-за окисления поверхности штифтов и увеличения вследствие этого трения в штифтовых каналах сердечника и корпуса.
Цилиндр работает, только если цилиндр перевернут (штифты находятся сверху).
Разборка цилиндра показала, что штифты при воздействии температуры окислились, пружины изменили свои свойства, потеряв упругость (фото 58).


фото 57


фото 58

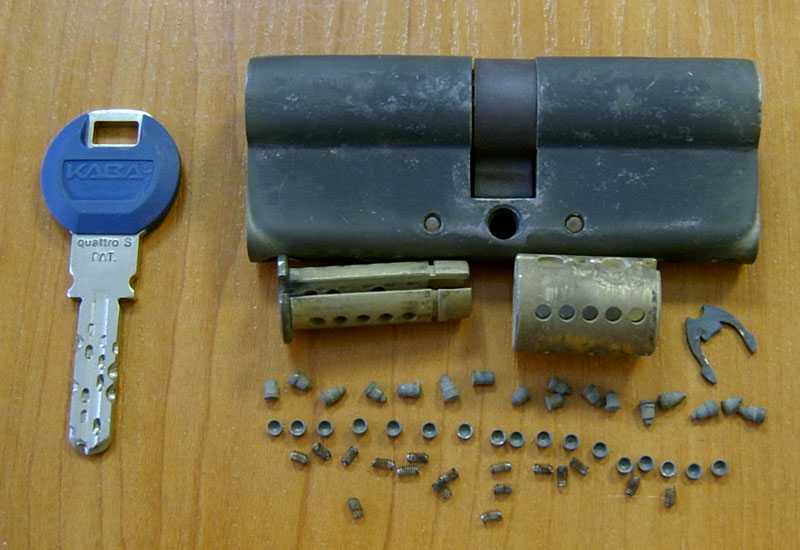

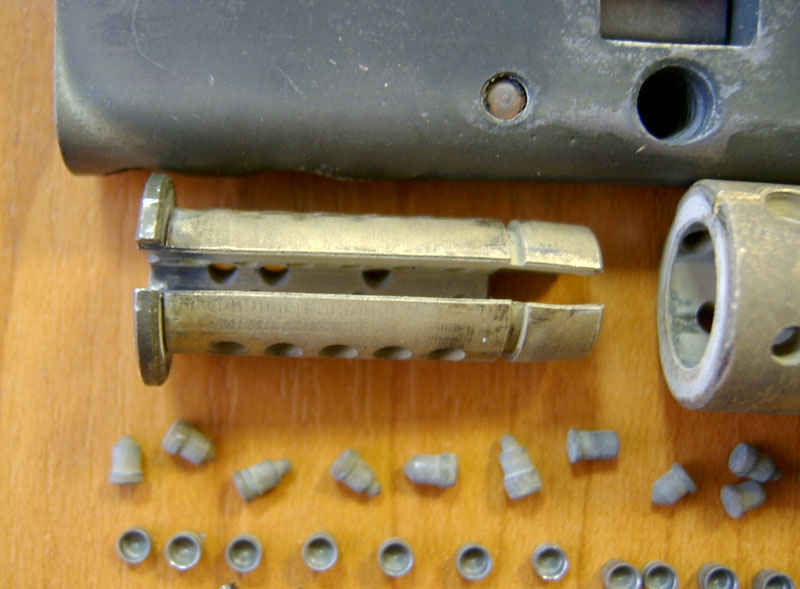

KABA Gemini S
KABA Expert T
KABA Quattro S

Ключ в сердечник вставить невозможно, т.к. произошла жесткая фиксация сердечника в корпусе, за счет расширения разрезного сердечника и потери им геометрии.
Из-за изменения геометрических параметров сердечника, произошло смещение его каналов относительно сепаратора и фиксация опорных штифтов внизу.
Таким образом, штифты, не дают возможности вставить (забить молотком) ключ в скважину.
Штифты окислились.
Пружины, сохранили свою упругость и надежность полностью.


фото 59


фото 60

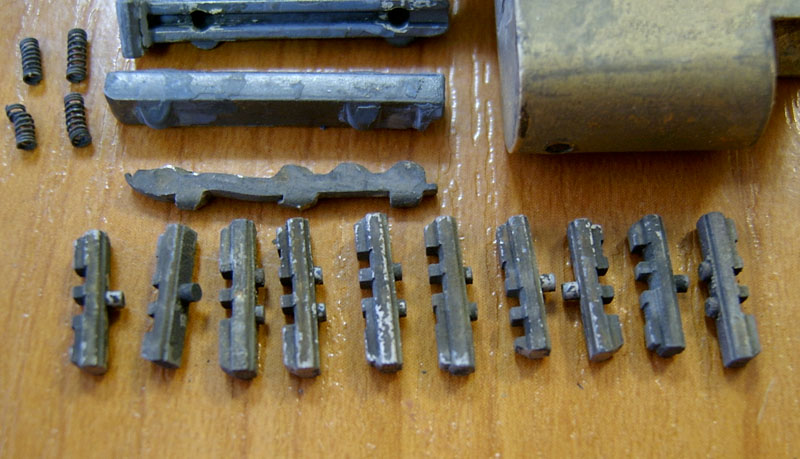

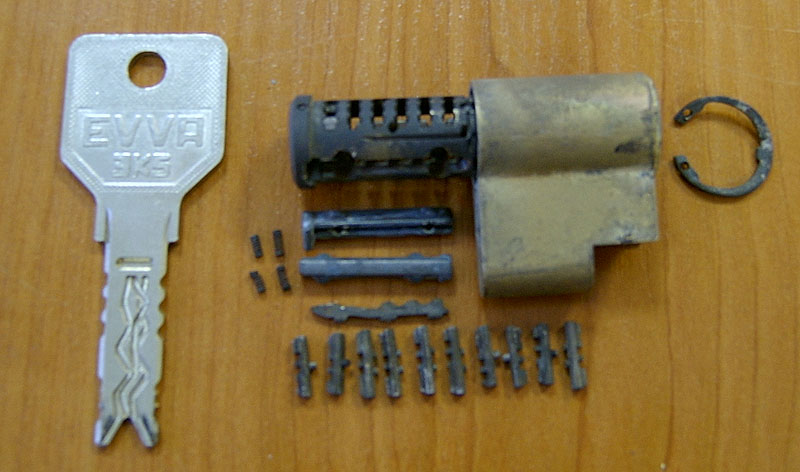

Evva 3KS

Ключ вставить или забить в скважину невозможно из-за того, что стальные рамки в сердечнике цилиндра изменили геометрию, из-за этого невозможно их перемещение в профильных каналах сердечника.
Взаимодействующие с рамками два стальных баланса изменили геометрические параметры, из-за чего невозможно их утопить в сердечнике, даже если бы правильно были выставлены все рамки.
Профильный баланс также изменил геометрические параметры, что препятствует введению ключа в скважину (фото 62).


фото 61


фото 62

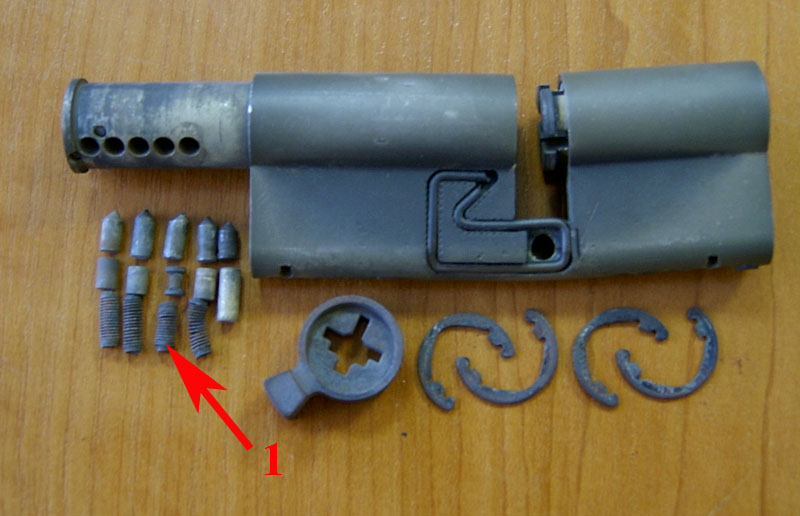

Mottura C31

Ключ вставить в скважину невозможно из-за окисления поверхности штифтов и увеличения вследствие этого трения в штифтовых каналах сердечника и корпуса. Цилиндр не работает в любом положении.

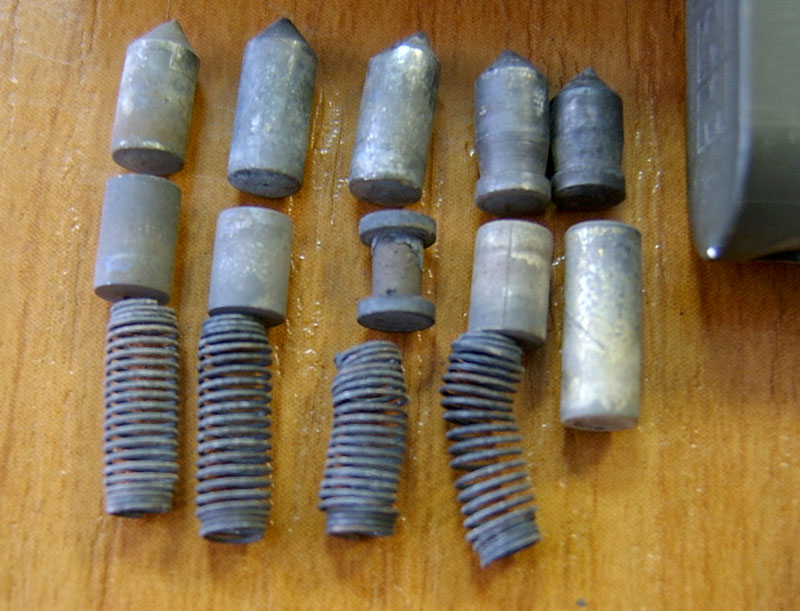

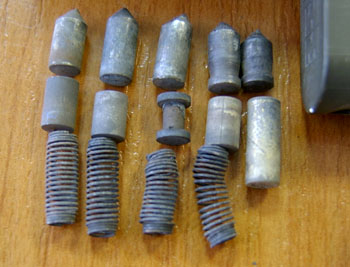

Разборка цилиндра показала, что штифты при воздействии температуры окислились, пружины изменили свои свойства, потеряли упругость (фото 63, 64, 65).



фото 64




фото 63


фото 65

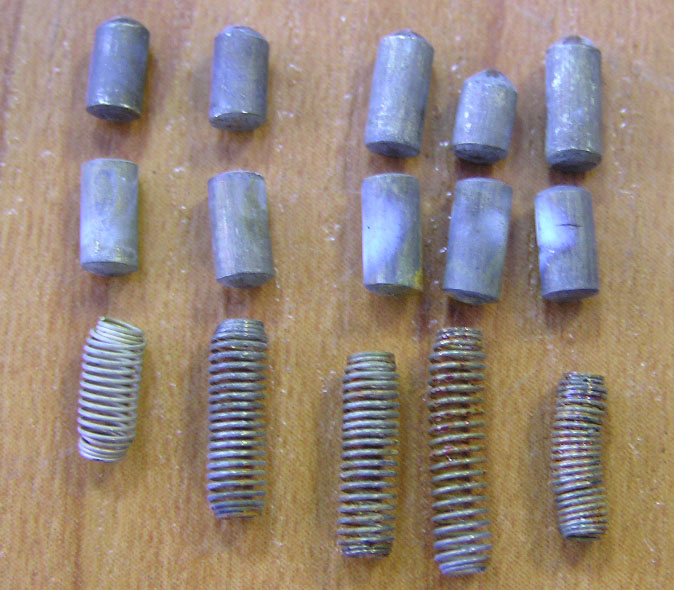

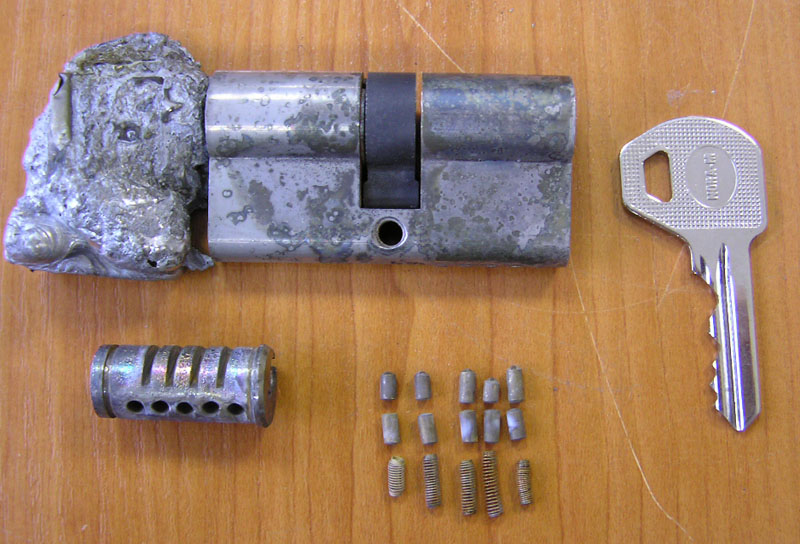

Nora-M однорядный классический.

Ключ вставляется в скважину, цилиндр работает. Разборка цилиндра показала, что штифты при воздействии температуры окислились, пружины частично потеряли упругость. Из-за больших зазоров в каналах, штифты перемещаются свободно.

Остаточной упругости пружин достаточно для работы штифтового цилиндра. Кроме того, большая суммарная погрешность за счет фасок кодового и опорных штифтов, составляет около 0,8 мм, что обеспечивает вполне штатное функционирование цилиндра.

Пожарнобезопасность цилиндра испытана на температуру 800 градусов, при времени 5 минут, и при нарастании температуры пожара, поведение цилиндрового механизма неизвестно.


фото 66


фото 67

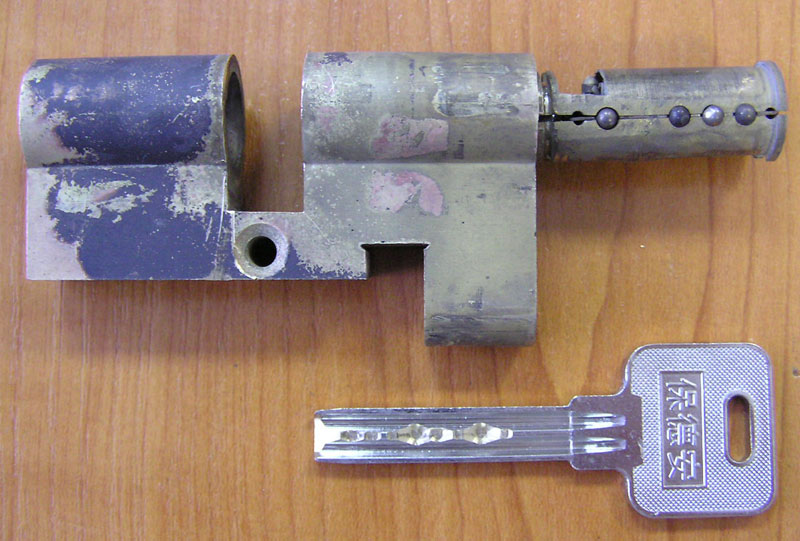

Baodean

Ключ в сердечник вставляется, однако цилиндр открыть ключом невозможно.
При разборке цилиндра установлено, что при воздействии температуры произошло сужение прорези в сердечнике под баланс (фото 60). В результате этого баланс жестко зафиксирован. Штифты окислились. Пружины, сохранили свою упругость.


фото 68
Общий вывод по цилиндровым механизмам: Общим для всех цилиндровых механизмов фактором заклинивания, является окисление поверхностей штифтов, и их заклинивание в штифтовых каналах ввиду малых допусков диктуемых мерами усиления взломостойкости и противодействия воровским отмычкам.
Общим для всех цилиндровых механизмов, является потеря упругости пружинами работающими на сжатие, ввиду температурного воздействия и возникновении режима отпуска пружины.

Цилиндры типа КАБА и EVVA 3KS, заклинены по причине сложности конструкции цилиндрового механизма, наличия разрезных деталей, деформирующихся при высокой температуре.
