взлом замков GERDA, лучшие замки, защита замков, металлические двери

В рамках данной статьи хочу провести тест накладного замка с цилиндровым запирающим механизмом GERDA TYTAN ZX. Замки GERDA производятся в Польше, являются полным аналогом замков Барьер, но не получили широкого распространения в Росси. Поэтому я подробнее представлю фотографии замка.

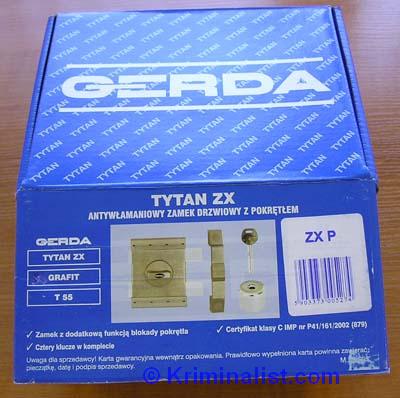

Фото 1. Вид упаковки замка GERDA TYTAN ZX.

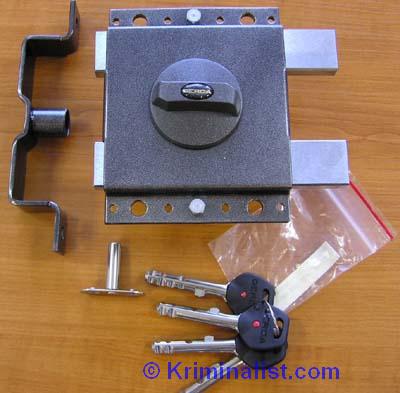

Фото 2. Вид комплектации замка: запорная планка, замок, пять ключей, приспособление, препятствующее снятию металлического колпака на цилиндровом механизме.

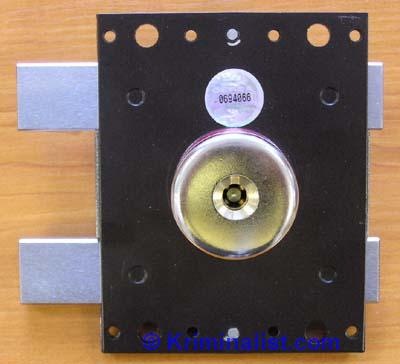

Фото 3. Вид замка GERDA TYTAN ZX

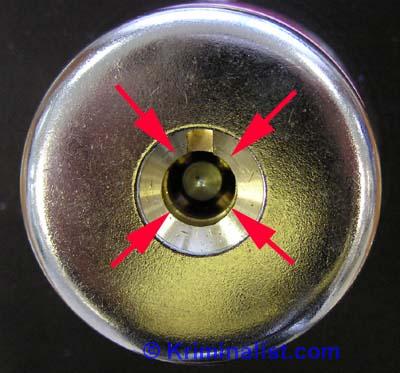

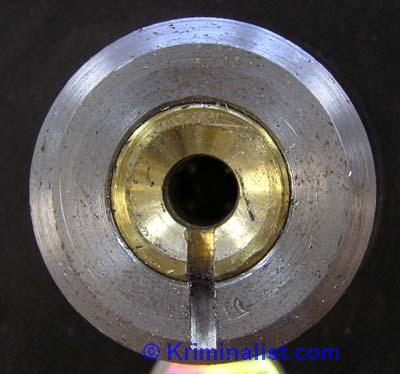

Фото 4. Вид цилиндрового механизма замка. Красными стрелками показаны четыре ряда штифтов.

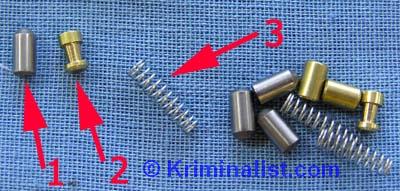

Фото 5. Вид штифтов цилиндрового механизма. Красными стрелками с цифрами отмечено:
1 - стальной кодовый штифт;
2 - опорный штифт "грибкового" типа;
3 - стальная пружина.

Секретность замка обеспечивают 16 штифтов, 4 рядя по 4 штифта. Пружины стальные, коррозийно стойкие. В цилиндре применена комбинация расположения штифтов: стальной опорный - "грибковый" кодовый и грибковый опорный - стальной кодовый. Такой вариант использования штифтов исключает возможность их высверливания и отпирание замка методом манипуляции. Дополнительно, в цилиндре установлено несколько свободно скользящих стальных штифта, препятствующих сверлению и фрезерованию. Единственная возможность отпирания замка - методом высверливания направляющей стойки и удалением кодовых элементов.

Нарезка секретов ключа имеет 3 типоразмера, секретность обеспечивают 16 штифтов. Шаг нарезки секрета 0,5 мм, Суммарная погрешность равна 0,3 мм. Таким образом секретность составляет 316=43046721 секретов. Конструкция замка проста, качество изготовления деталей замка, сборки и покраски удовлетворительное.

Замок запирается на два оборота ключа. Изнутри замок запирается на полтора полуоборота ручки. При закрытом замке на два оборота ключа (снаружи) открыть замок изнутри нельзя. В этом случае при попытке отпирании замка изнутри, при определенном усилии, ручка ломается. Это сделано специально.

Замок имеет два термоупроченных ригеля прямоугольного сечения. При закрытии замка снаружи на два оборота ключа ригели выдвигаются на 29 мм.

Как я и писал выше, теоретически есть только одна возможность открыть этот замок - высверлить направляющую стойку и удалить штифты. Это мы и попытались сделать. Для этого взяли ту же направляющую трубку, что и для сверления Барьера. Направляющая для ключа заточена под конус, предназначенный уводить сверло при сверлении в "лоб", но при сверлении по направляющей это роли не играет. При сверлении обычным сверлом выяснилось, что стойка цементирована (или термоупрочена) сверло быстро "село". Стойка не сверлится обычным сверлом. Далее было применено специальное сверло ARTU (Германия) диаметром 5 мм. Этим сверлом стойка была высверлена за 5 минут. После удаления направляющей выяснилось, что кодовые штифты не высыпаются как это было у Барьера.

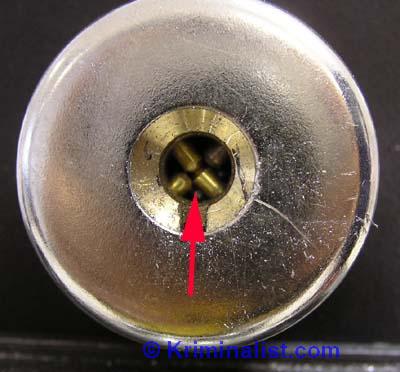

Фото 6. Цилиндр замка GERDA TYTAN ZX, после высверливания направляющей стойки. Красной стрелкой показаны штифты, упершиеся друг в друга.

В таком положении штифты можно удалить только утапливая противоположный и боковые штифты и вынимая высвободившийся штифт. Высверлить штифты в таком положении не получится, так как применена комбинация стальных штифтов опорных и кодовых.

Фото 7. Вид Цилиндрового механизма со снятым защитным колпаком, высверленной стойкой и удаленными штифтами.

Через штифты были удалены из цилиндра, но пружины остались и не давали провернуть цилиндр. После тщетных усилий замок решили разобрать и посмотреть что же удерживает пружины в корпусе. В отличие от Барьера, ряды со штифтами защищают не тонкие металлические пластины, а стальной колпак, для снятия которого пришлось сверлить отверстие сбоку цилиндрового механизма.

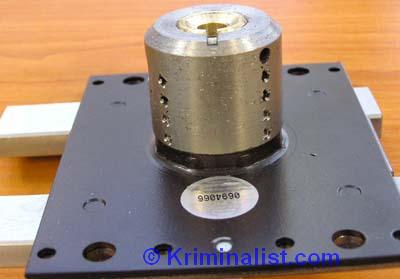

Фото 8. Вид цилиндрового механизма без стального колпака.

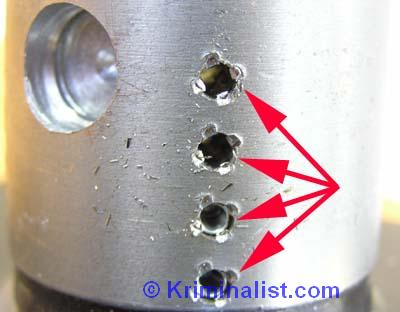

Фото 9. Фрагмент цилиндрового механизма без стального колпака. В верхнем левом углу фотографии вы видите углубление, куда были завальцованы края стального колпака, препятствовавшие его снятию. В это же отверстие входит стальной штырь, препятствующий вырыванию цилиндра. Красными стрелками отмечены места крепления пружин штифтов.

После разборки стало ясно, что пружины, имея форму конус, еще и крепятся к цилиндру, что значительно затрудняет их удаление.

После полной разборки замка, был установлен единственный факт неточности изготовления деталей, доработка напильником цилиндра на стадии сборки.

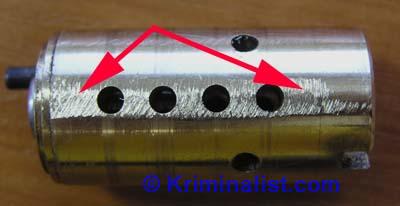

Фото 10. Вид цилиндра замка. Красными стрелками указаны следы доработки цилиндра напильником на стадии сборки.

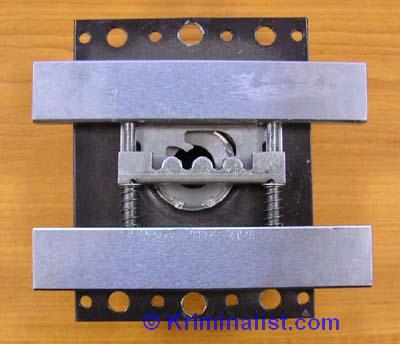

Фото 11. Вид деталей исполнительного механизма замка.

Замок не разборный, чтобы снять крышку короба, пришлось высверлить два крепежных винта, которые были развальцованы. Конструкция замка проста и надежна (см. фото 11), все детали замка покрыты смазкой.

Выводы: Хороший замок с высокими охранными свойствами.
